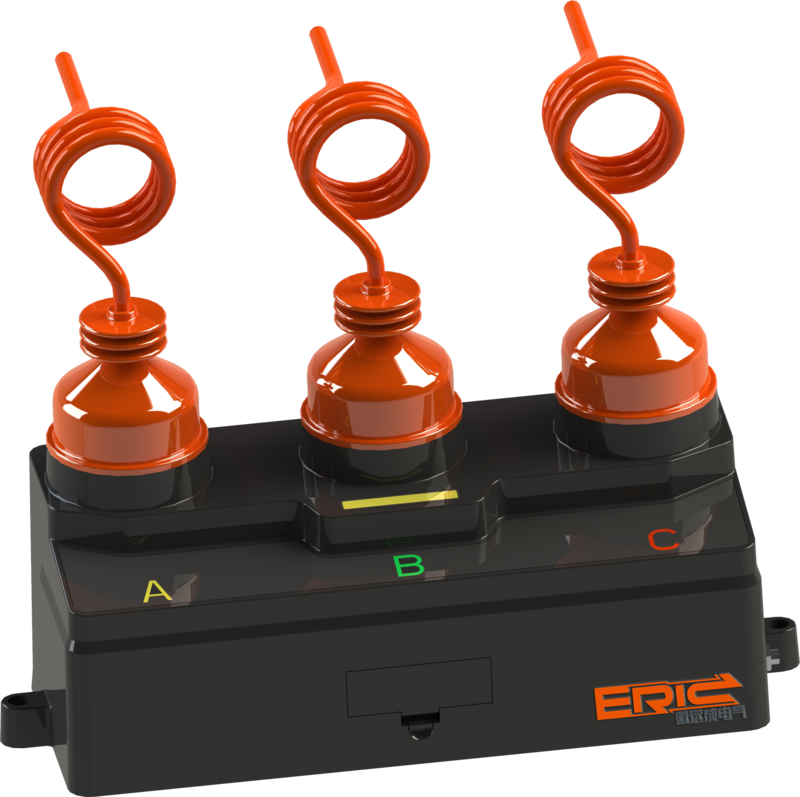

HDB-BM 无线自诊断过电压保护器

    目前中压系统，避雷器、组合式过电压保护器一般均配合简单机械式或电子式过电压计数器进行过电压记录和统计，普通机械式只能对过电压动作的次数进行记录，且只有0-9刻度，到9次之后自动归零，普通电子式计数器可以记录过电压动作相别和过电压动作次数，但没有时间记录，无法对系统故障分析提供有效数据。

    过电压保护器现行的产品故障率统计中发现，85%的过电压保护器事故均有保护器内部受潮，密封不严导致，目前市场为由对保护器内部的温湿度进行有效监测。

     HDB-BM无线自诊断过电压保护器可实现过电压波形的在线捕捉和实时分析，为过电压事故反演和治理及数值仿真研究提供真实的第一手数据。因此对过电压的实时监测和分析有极其重要的意义。

    本装置由前置数据采集发射模块和就地高速采集接收装置2部分组成，前置采集发射模块通过预埋的温湿度传感器，获取过电压保护器腔体内的温度和湿度数据，保护器的三相六路中均预埋高灵敏性、高精度电流互感器，获取保护器的泄漏电流，并通过动作时的电流判断保护器的动作时长，记录过电压动作的始末时间，判定动作相别。前置数据采集发射模块通过无线射频的方式将数据传输到就地高速采集接受装置进行存储、分析、处理。

   就地高速采集装置采用最多可配置64路同步测速通道，每通道最高采样率可达12.8KPS（每个周波采样256个点），分辨率14Bit，每通道板载缓存最高可达16GB，保证瞬间态信号测量的高采样率记录，仪器具有多路同步并行高速数据采集通道，任何2个不同槽位的等时信号时间相差不超过1us，保证所有通道同时触发和同时记录。具有0~10MHZ的模拟输入宽带（从工频至MHz级），响应良好，保证瞬间态过电压信号的有效采集。

   通过高速采集，发生过电压发生时的波形加以记录，保护器动作值可以从记录的波形中得以查阅，将此动作值与保护器各种冲击电流下的残值加以比对，判定保护器是否存在老化等故障，从而实现智能预警，保护器寿命提示，免除年检。
