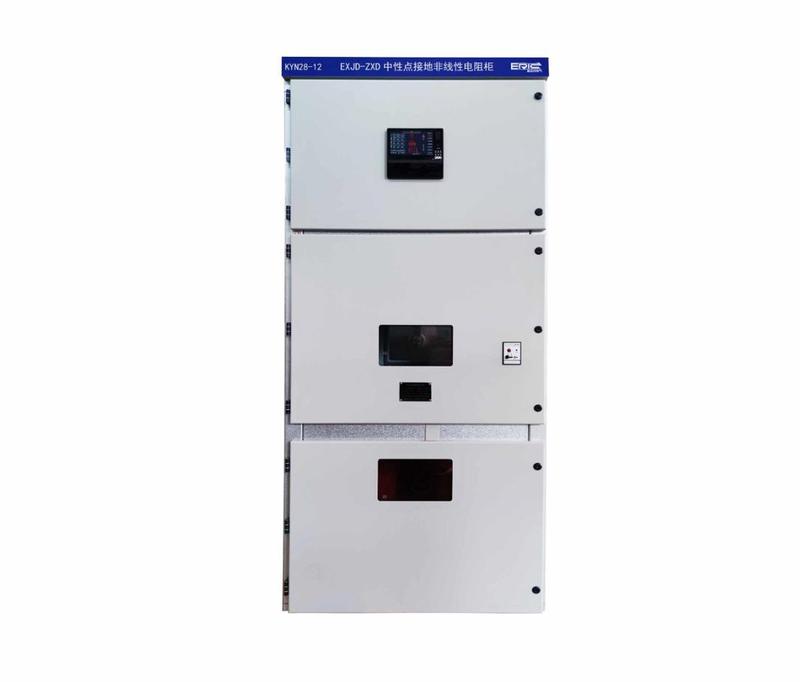

EXJD-ZXD中性点接地非线性电阻柜融合了非有效接地系统供电安全性高和有效接地系统过电压水平低的优点，并能消除单相弧光接地以及谐振等故障。

主要特点：

中性点接地非线性电阻柜的核心元件是高能氧化锌阀片组（非线性电阻），它是经过科学计算和有机搭配而组成的。将它连接在系统中性点和地之间，即构成了新型的非线性电阻接地方式。这种方式充分利用了非线性电阻优良的伏安特性。巨大的热能容和快捷的响应速度等特性。我们将它的动作值设置在系统相电压水平，运行中即能收到良好的效果。

正常工作时，中性点电压很低，非线性电阻呈高阻状态，流经其中的电流非常小，基本上处于开路状态，在正常工作时呈高阻，系统相当于非有效接地，使系统具有很高的供电可靠性。

若系统发生故障，引发高倍过电压时，中性点电压会同时升高，非线性电阻立即响应而导通，将电压限制在设定范围内，系统的过电压也被限制在 2 倍以下。此时系统又具备了有效接地系统过电压水平低、选线准确率高的特点，并优于经小电阻接地方式。

当系统发生谐振时，非线性电阻的巨大能容很快地吸收谐振能量。因过电压被限制在较低水平，所以互感器的特性处于线性区域，呈高感抗状态而使谐振消失。

当系统发生单相弧光接地时，非线性电阻及时吸收接地电荷能量，同时限制弧道的恢复电压，使接地电流过零后不容易重燃，弧光很快熄灭，其综合性能优于消弧线圈。

当发生永久性接地时，非线性电阻保持相电压水平，电阻中流过的电流较小，可维持运行。也可以通过选线对故障馈线进行延时切除或快速切除，适宜于各种不同的运行要求。

经非线性电阻接地的系统过电压水平被限定在绝缘允许范围内，电气设备的绝缘被高电压冲击的可能性减小，小故障引发大故障（如单相接地引发短路故障）的概率也大大降低，供电的可布性和安全性有很大提高。

装置的氧化锌阀片组由多路非线性电阻并联，各路的伏安特性完全一致。设计时按 300%的容量计算（即使损坏 50 ％以上仍能正常运行），每一路都串有特制熔丝，以保证整个阀片组正常运行。阀片组采用独特的散热技术和全密封工艺，散热、防潮效果俱佳，工作性能稳定，寿命长。

装置可自动记录动作次数，动作时间、动作时最大电流和电压等参数，可为系统技术分析提供依据。装置采用无按键全触摸、全色彩组态7寸屏，最少记录500次接地故障，主控系统采用ARM嵌入式系统，主控芯片采用32位高速处理器。
